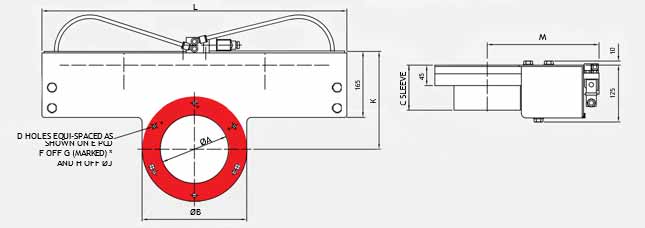

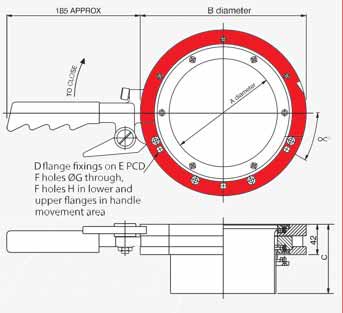

Valve Size |
Nominal Bore |
A | B | C | D | E | F | G | H | J | K | L |
3″ | 80 | 73 | 78 | 127 | 35 | 38 | 109 | 3 | M6 | 3 | 7 | 113 |
4″ | 100 | 102 | 106 | 172 | 36 | 50 | 136 | 3 | M8 | 3 | 9 | 156 |
6″ | 150 | 147 | 153 | 228 | 41 | 75 | 136 | 3 | M8 | 3 | 9 | 203 |
8″ | 200 | 198 | 204 | 280 | 41 | 102 | 136 | 3 | M8 | 3 | 9 | 254 |
10″ | 250 | 250 | 260 | 356 | 52 | 127 | 174 | 4 | M10 | 4 | 11 | 327 |
12″ | 300 | 300 | 310 | 406 | 52 | 152 | 174 | 4 | M10 | 4 | 11 | 378 |
15″ | 380 | 381 | 387 | 498 | 59 | 190 | 180 | 6 | M10 | 6 | 11 | 470 |
